控制電纜技術要求特點參數說明書

電纜結構

電纜結構除符合GB/T9330標準的規定外，還應滿足以下要求。

導體

導體應是退火銅線。

電纜的允許彎曲半徑

無鎧裝層的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。

絕緣

絕緣應緊密擠包在導體上，絕緣表面應平整，色澤均勻。且應容易剝離而不損傷絕緣體、導體或鍍層。各截面絕緣標稱厚度見GB/T9330，絕緣厚度平均值zui小測量值應不小于標稱值。絕緣線芯應能經受GB/T 3048.9《電線電纜絕緣線芯工頻火花試驗方法》規定的交流50Hz火花試驗作為中間檢查。絕緣線芯應采用顏色標志或數字標志以示識別，并應符合GB/T 6995.4《電線電纜識別標志第四部分:電氣裝備電線電纜絕緣線芯鑒別標志》的規定。

屏蔽

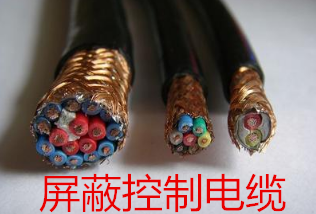

屏蔽型電纜在纜芯外應有銅帶或圓銅線編織構成的屏蔽層。應留有屏蔽層接地線，其線徑應大于0.5mm。圓銅線編織屏蔽允許用軟圓銅線或鍍錫圓銅線構成，其編織密度應不小于80%。編織層不允許整體接續，露出的銅線頭應修齊。每1m長度上允許更換金屬線錠一次。

允許采用0.05～0.15mm的軟銅帶重迭繞包。

屏蔽和纜芯之間應重迭繞包二層合適的非吸濕性帶子。屏蔽后,允許繞包一層合適的非吸濕性帶子。

內襯層

金屬鎧裝電纜應有內襯層，內襯層可以擠包或繞包。擠包的內襯層應不粘連絕緣線芯，繞包的內襯層可以采用雙層或多層重疊繞包。擠包或繞包內襯層厚度zui小值應不小于GB/T9330標準規定標稱值的80%。

填充物及隔離層

絕緣線芯間的間隙允許采用非吸濕性、且適合電纜運行溫度并與電纜絕緣材料相兼容的材料填充，填充物應不粘連絕緣線芯。

成纜線芯和填充物可以用非吸濕性材料薄膜帶繞包隔離層。

鎧裝

鎧裝采用雙層鍍鋅鋼帶，螺旋繞包兩層，外層鋼帶的中間大致在內層鋼帶間隙上方，包帶間隙應不大于鋼帶寬度的50%。

外護套

外護套應采用聚氯乙烯料擠包。

外護套應緊密擠包在絞合的絕緣線芯、隔離層或金屬鎧裝層（若有）上，且容易剝離而不損傷絕緣或護套。護套表面應光潔、色澤均勻。

外護套厚度符合GB/T9330標準的規定。

電纜不圓度電纜不圓度應不大于10%。
