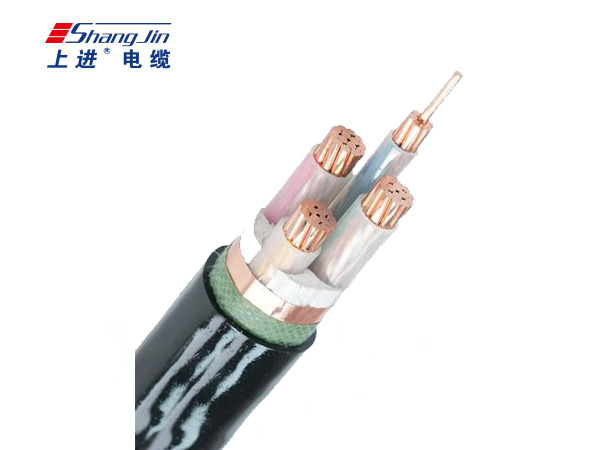

產品名稱：BPYJVP、BPYJVP2、BPGGRP2、BPFVP2、BPYJVP2-22、ZR-BPYJVP2、ZR-BPYJVP3、ZR-BPGGRP2、NH-BPYJVP2、ZR-BPFVFP2、WD-BPYJVP2變頻電纜

產品型號：BPYJVP、BPYJVP2、BPGGRP2、BPFVP2、BPYJVP2-22、ZR-BPYJVP2、ZR-BPYJVP3、ZR-BPGGRP2、NH-BPYJVP2、ZR-BPFVFP2、WD-BPYJVP2

一、適用范圍

變頻器專用電纜（簡稱變頻電纜）是變頻調速系統——變頻器與配套電動元件的傳動系統中必不可少的重要組件。

變頻調速技術是21世紀新興的工業應用技術之一，它具有調速范圍寬、調速精度高、傳輸功能穩定、高可靠性、節能效果好等一系列其他調速系統不能比擬的優點，因而，在現代工業的各個領域，例如：鋼鐵、石油化工、電站建設、輕工、紡工等調速控制系統及各種自動化生產流水線上逐步取代電磁調速或直流調速方式而取得了越來越廣泛的應用。

變頻器專用電纜是在工農業自動化水平不斷提高，高精度、高可靠要求的運行設備不斷普及的情況下，為提高傳輸用電纜的傳輸特性而研制開發的一種新型特種電纜。

二、型號規格

1、字母對應含義。

NH-耐火型ZR-阻燃型WD-低煙無鹵不延燃BP-變頻電器用電纜T-銅導體（省略）R-軟結構銅導體YJ-交聯聚乙烯絕緣G-硅橡膠絕緣F-氟聚合物絕緣V-聚氯乙烯護套G-硅橡膠護套VF-丁腈聚氯乙烯復合物護套P-銅絲編織型P2-銅（塑）帶繞包P3-鋁塑帶繞包

2、數字對應含義。

前一位：2-鋼帶鎧裝

后一位：2-聚氯乙烯護套

3、型號名稱及用途

BPYJVP

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織型變頻電纜

BPYJVP2

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅（塑）帶繞包型變頻電纜

BPGGRP2

銅芯硅橡膠絕緣硅橡膠護套銅（塑）帶繞包軟型變頻電纜

BPFVP2

銅芯氟聚合物絕緣聚氯乙烯護套銅（塑）帶繞包型變頻電纜

BPYJVP2-22

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅（塑）帶繞包、鋼帶鎧裝型變頻電纜

ZR-BPYJVP2

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅（塑）帶繞包、阻燃型變頻電纜

ZR-BPYJVP3

銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑帶繞包、阻燃型變頻電纜

ZR-BPGGRP2

銅芯硅橡膠絕緣硅橡膠護套銅（塑）帶繞包、阻燃型變頻電纜

ZR-BPFVFP2

銅芯氟聚合物絕緣丁腈護套銅（塑）帶繞包、阻燃型變頻電纜

NH-BPYJVP2

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅（塑）帶繞包、耐火型變頻電纜

WD-BPYJVP2

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅（塑）帶繞包、低煙無鹵不延燃型變頻電纜

BPYJVP、BPYJVP2、BPGGRP2、BPFVP2、BPYJVP2-22、ZR-BPYJVP2、ZR-BPYJVP3、ZR-BPGGRP2、NH-BPYJVP2、ZR-BPFVFP2、WD-BPYJVP2

三、產品特征

1、產品具有結構對稱的形式。對稱的結構可確保傳輸各個單元都具有穩定的空間電磁場，從而，改善了供電品質。

2、產品具有較低而均勻的阻抗。電纜各相線的電抗值，低于目前使用的四芯結構電纜，從而降低了波阻抗、減小了波反射，有效防止了大功率傳輸情況下頻率變化產生的高次諧波對鄰近控制系統電纜的干擾，在這點上常規四芯電纜是無法達到的。

3、產品具有優良的抗干擾性能。產品具有良好的屏蔽結構：（1）確保一定厚度的屏蔽層；（2）采用雙層屏蔽復合結構，良好的屏蔽有效防止了外界電磁場的干擾，電纜的屏蔽抑制系數可降低到0.001及以下，從而確保外界任何干擾，例如：直流大電場干擾、交流大電磁干擾、高頻率電器干擾等不會對傳輸系統產生有害影響。

當運行中線路出現高頻浪涌電壓和高次諧波分量時，屏蔽層同心導體內電流總和為零，不對外界產生電磁干擾。

4、變頻電纜作為工業用電纜的一種，同時還具有相應電纜的性能要求，當變頻電纜用作變頻電動機動力傳輸時，其常規電氣性能符合并優于GB/T12706電力電纜規范的規定。

考慮到變頻電纜需具備的電氣性能，變頻電纜常采用聚乙烯或交聯聚乙烯材料作為絕緣，這樣有助于降低產品的工作電容，提高產品的絕緣電阻，提高產品的耐電壓特性。

5、當變頻電纜需具備相關的阻燃或耐火特征時，在結構或材料上采取相應措施解決。

例如：采用隔氧層結構，采用無機材料填充及繞包結構，采用阻燃聚烯烴結構，采用云母耐火層等。

本公司研制開發的變頻器專用電纜，執行標準為Q/75230256-2.6-2004，企業標準的編制參照采用了IEC60502、GB/T12706等相關的國際標準和國家標準，同時，根據變頻電纜的特殊使用要求，在結構上采用同心導體電纜的結構形式，優化結構設計方案降低電纜工作電容，提高電纜的耐電強度，因而企業標準所規范的產品技術含量，既源于國際標準和國家標準，又高于國際標準和國家標準。

本公司研制開發的變頻器專用電纜，產品性能的各項技術指標與ABB公司的技術條件吻合。

四、產品使用特性

1、本公司研制開發的變頻器專用電纜，額定電壓等級有四級：

0.6/1kV級，產品適用于額定電壓0.6/1kV及以下的變頻動力系統

1.8/3kV級，產品適用于額定電壓0.6/1kV以上，1.8/3kV以下的變頻動力系統

3.6/6kV級，產品適用于額定電壓1.8/3kV以上，3.6/6kV以下的變頻動力系統

6/10kV級，產品適用于額定電壓3.6/6kV以上，6/10kV以下的變頻動力系統

2、本公司研制開發的變頻器專用電纜，按芯數分為三個系列：

3P+1N系列，適用于TN-C接地系統

3P+3N系列，適用于TN-C接地系統

3P+3N/E系列，適用于TN-S接地系統

3、變頻器專用電纜使用特征：

額定電壓（U0/U）:(A)0.6/1kV(B)1.8/3kV(C)3.6/6kV(D)6/10kV

電纜導體最高工作溫度：90℃

短路時（最長時間不超過5s），電纜導體允許的最高工作溫度：250℃

電纜敷設時最小彎曲半徑：12D（D為電纜外徑）

最低環境溫度（固定敷設）：－60℃

屏蔽性能：屏蔽抑制系數S＜0.001

4、變頻器專用電纜防火特征：

普通型不延燃性符合GB/T18380.1規定。

阻燃型不延燃性符合GB/T18380.3規定。

耐火型耐火特性符合GB/T19216.11、GB/T19216.21規定。

注：未加括號的規格為優先選用的規格。
