電動工具電纜線

一、種類

按材料分：

橡塑線（聚氯乙烯混合物也稱PVC）、橡膠線（氯丁橡膠或氯化聚乙烯橡膠）兩種

按種類分（公司常用）：

德規線（VDE）：（H05VV-F、H05RN-F、H07RN-F等等）

美規線（AWG）：（SJ、SJT、SJTW、SJTO、SJTOW、SPT-1、SPT-2等等）

奧規線（SAA）：（H05VV-F、H05RN-F、H07RN-F等等）

按連接方式分：

X型連接：不借助于專用工具就能容易地更換電纜線的一種聯接方式。這種電纜線可以是特殊制備的且只能從制造商或其代理商買到。

M型連接：不要借助于專用工具，軟電纜或軟線即能容易地由一根帶有模壓在軟線上的護套或壓接的端頭專門軟電纜或軟線更換。

Y型連接：軟電纜或軟線只能用制造廠及其代理商通常具備的專用工具才能更換。（可用于普通軟電纜線或軟線，或?qū)Ｓ密涬娎|或軟線）

Z型連接：不具不破壞一部分，軟電纜或軟線不能更換。

二、標識

1、德規線VDE（230V）要打上認證標示、線的規格及型號、及生產廠家。

2、美規線AWG（120V）要打上UL/CSA的標示、網卡號（EXXXXXX）、線的規格及型號、耐溫及生產廠家。

注：標示可以用油墨印字或采用壓印凹字在絕緣或護套上。印字要清晰，油墨要耐擦。

拿一塊浸過水的濕布抹標示15S，再拿浸過汽油的布擦標志15S，來檢驗是否符合要求。

試驗后標示應容易辨認。

德規線:一個完整標志的末端與下一個標志的始端之間的距離

在護套上不超過500mm.

在絕緣上不超過200mm.

美規線：一個完整標志的末端與下一個標志的始端之間的距離

在護套上不超過610mm.

在絕緣上不超過305mm.

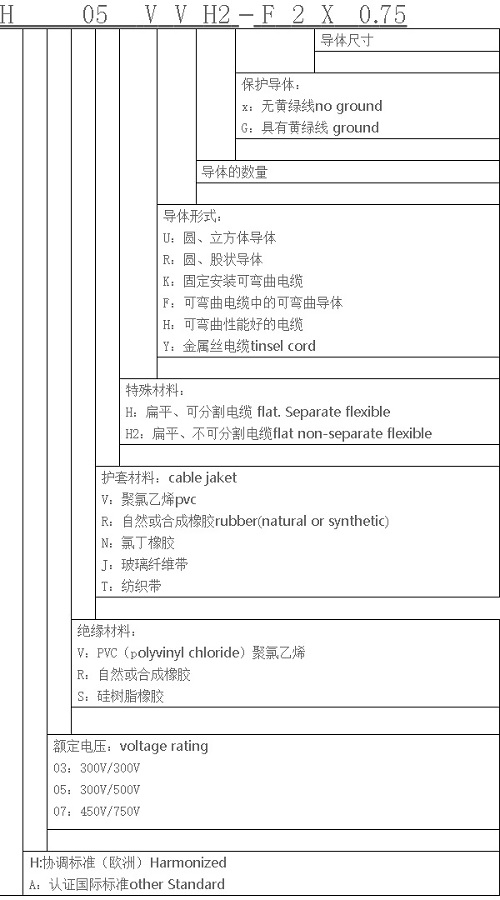

電纜標號：
