各位工程師們，是不是在智能電網施工時糾結著究竟是選擇銅電纜好？還是鋁合金電纜好呢？不用糾結啦！今天小編就跟大家一起分析分析銅電纜和鋁合金電纜各種指標比較，讓各位工程師們能快速的根據智能電網的特點選擇合適、安全、可靠、性價比高的電纜！

1.鋁合金導體導電性不如銅也不如鋁

2.機械抗拉強度，鋁合金比銅差30%

3.鋁合金最大允許牽引強度比銅差很多

4.耐腐蝕性能，8000系列鋁合金不如銅

GB/T19292.2-2003標準表1注4中說明：鋁合金耐腐蝕性低于普鋁更差于銅，這是因為鋁合金電纜加入了鎂、銅、鋅、鐵元素，因此易于發(fā)生局部腐蝕如應力腐蝕斷裂、層蝕、晶間腐蝕，而且8000系列鋁合金屬于易腐蝕配方，鋁合金電纜增加了熱處理工序，易造成物理狀態(tài)不均勻，比銅電纜更容易被腐蝕。

5、斷裂延伸率，鋁合金不如銅，比鋁稍好

6.耐溫性能，鋁合金與銅比相差大

銅的熔點為1080℃而鋁和鋁合金的熔點為660℃所以銅導體是耐火電纜更好的選擇。雖然現在一些鋁合金電纜廠家宣稱可以生產耐火鋁合金電纜并且通過了相關國家標準測試，但鋁合金電纜與鋁電纜此方面沒有差別，如果處于火災中心(以上)即溫度高于鋁合金和鋁電纜熔點時，不論電纜采取何種隔熱措施，電纜會在很短的時間內融化，喪失導電功能，因此鋁和鋁合金不宜用做耐火電纜導體，也不宜在人口密集的城市配電網中使用，城市配電網中更應該使用銅電纜。

7.鋁合金熱膨脹系數遠高于銅，AA8030鋁合金甚至高于普鋁

8.鋁合金沒有解決鋁氧化問題

鋁合金或鋁暴露在大氣中會迅速形成一種堅硬、粘結力強但易碎，大約10nm厚度的薄膜，具有較高的電阻率，它的硬度和粘結力使它難以形成導電觸點，這是鋁和鋁合金安裝前必須剔除表面氧化層的原因。銅表面也會氧化，但氧化層柔軟并且在承受力時容易破碎成為了半導體，形成了金屬-金屬類接觸。

9.鋁合金電纜在應力松弛和抗蠕變性方面有改善但遠不及銅

在普鋁中加入特定的元素，可以改善普鋁的蠕變性能，但其提高的程度相對普鋁也非常有限，與銅相比尚有巨大差距。如果沒有成熟工藝嚴格控制，鋁合金電纜改善蠕變性能方面也是無法保證的。

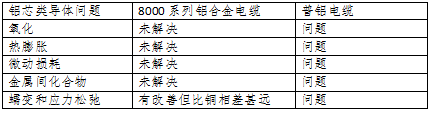

10.鋁合金電纜沒有解決鋁的連接可靠性問題
