在儀表的信號電纜選型中，電纜的屏蔽形式是一個重要的考慮因素。組屏蔽、分屏蔽和總屏蔽是電纜屏蔽的三種主要形式，它們各自具有不同的特點和適用場景。以下是這三種屏蔽形式的詳細解釋及區別：

一、定義及特點

?組屏蔽：

定義：對一組多芯纜進行一個獨立屏蔽的方式。也就是說，將多根芯線作為一個整體，外面包裹一層屏蔽層。

特點：組屏蔽能夠有效地減少這組芯線之間的電磁干擾，提高信號傳輸?shù)姆€(wěn)定性。

?分屏蔽：

定義：分屏又稱分屏蔽，是對每一芯進行獨立屏蔽的方式。也就是說，每根芯線外面都包裹著一層屏蔽層。

特點：分屏蔽能夠最大限度地減少每根芯線之間的電磁干擾，提高信號傳輸?shù)那逦?。這種屏蔽方式在要求極高的信號傳輸質量時尤為重要。

?總屏蔽：

定義：總屏又稱整體屏蔽，是對電纜整體進行一個最外部的屏蔽方式。也就是說，所有芯線外面再包裹一層屏蔽層。

特點：總屏蔽能夠有效地防止外部電磁場對電纜內部信號的干擾，提高信號的抗干擾能力。這種屏蔽方式在外部電磁環境復雜時尤為重要。

二、區別

?屏蔽對象不同：

組屏蔽是對一組多芯纜進行屏蔽。

分屏蔽是對每一芯進行屏蔽。

總屏蔽是對整個電纜進行屏蔽。

?應用場景不同：

組屏蔽適用于對信號傳輸穩定性有一定要求，但不需要極高清晰度的場景。

分屏蔽適用于對信號傳輸清晰度要求極高的場景，如高精度測量、控制等。

總屏蔽適用于外部電磁環境復雜，需要防止外部干擾的場景。

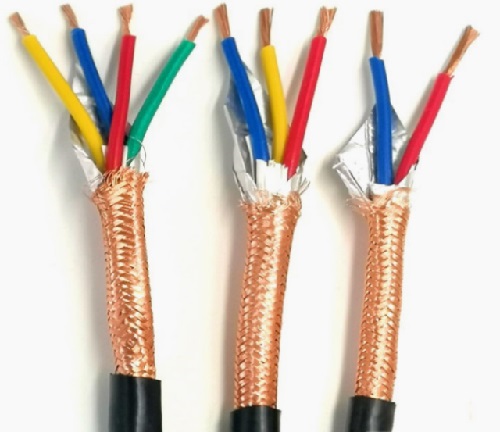

三、電纜結構說明

由于電纜結構通常涉及專業的繪圖軟件和詳細的尺寸標注，但可以根據上述描述，簡單描繪一下

這三種屏蔽形式的電纜結構說明：

?組屏蔽電纜：

芯線：多根芯線并排排列。

組屏蔽層：將多根芯線整體包裹起來的屏蔽層。

外護套：最外層的保護套。

?分屏蔽電纜：

芯線：每根芯線單獨排列。

分屏蔽層：每根芯線外面都包裹著一層屏蔽層。

外護套：所有芯線和分屏蔽層外面再包裹一層保護套。

?總屏蔽電纜：

芯線：多根芯線并排排列。（可選的分組屏蔽層，有時為了增加屏蔽效果，會在芯線外先加一層分組屏蔽），將多根芯線分組后包裹起來的屏蔽層（非必需）。

總屏蔽層：將所有芯線（或分組屏蔽層）整體包裹起來的屏蔽層。

外護套：最外層的保護套。

請注意，具體的電纜結構可能因不同的制造商和產品而有所不同。在實際應用中，應根據具體需求和場景選擇合適的電纜屏蔽形式。
