電線電纜耐用性應該取決于兩大方面：一方面取決于電線的本身，另外一方面取決于敷設方式的影響。而電線的敷設方式中，包括了施工的具體方式。電纜屏蔽層主要由銅、鋁等非磁性材料制成，并且厚度很薄，遠小于使用頻率上金屬材料的集膚深度，屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的，而是由于屏蔽層的接地產生的，接地的形式不同將直接影響屏蔽效果。對于電場、磁場屏蔽層的接地方式不同?？刹捎貌唤拥?、單點接地或兩點接地。

那么這幾種接地方式應該在什么情況下使用呢？

當接地網上出現短路電流或雷擊電流時，由于電纜屏蔽層兩點的電位不同，使屏蔽層內流過電流，可能燒毀屏蔽層。當屏蔽層內流過電流時，對每個芯線將產生干擾信號，對繼電保護和自動裝置來說，由于其輸入和輸出均有一端在開關場的高壓或超高壓環境中，電磁感應干擾是主要矛盾，且電纜芯所在回路為強電回路因而屏蔽層電流所產生的干擾信號影響較小，故繼電保護和自動裝置規程規定屏蔽層宜在兩端接地。

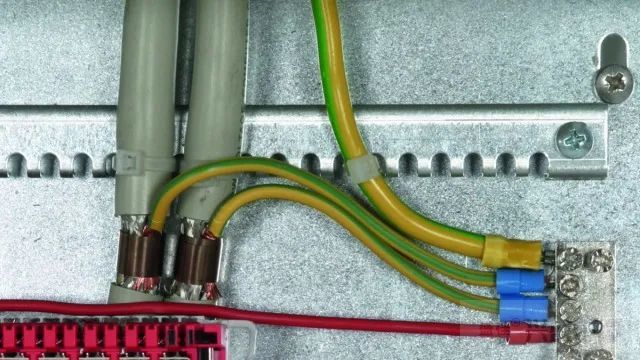

對控制電纜屏蔽層兩端接地。屏蔽層能降低感應過電壓的能力主要是基于屏蔽層電流所產生的磁場對干擾電流所產生的磁場的抵消作用。采用屏蔽層兩端接地，是因?yàn)樵诙搪冯娏?、雷電流通過時，由于大短路電流、雷電流作用時間很短，所以不易燒毀屏蔽層。若屏蔽層一端接地，沒有電流回路，但其防止過電壓和抗干擾能力都很低，因而屏蔽層無法取得良好的屏蔽效果。

整改措施：

一是控制電纜帶屏蔽層，將屏蔽層在開關場與控制室同時接地，通信電纜的屏蔽層也應正確可靠相連接地；

二是為二次設備和二次電纜敷設專用接地銅排，盡量消除地電位差干擾；

三是將變電站所有開關量輸入輸出觸點都采用專用的光電隔離。

屏蔽層中流過的感應電流是由外界電磁場感應產生的，其實際作用是抵消外界電磁場的干擾。因此電纜屏蔽層兩端接地，可以有效地抑制電磁感應。

不接地的屏蔽層對電場干擾沒有屏蔽作用，而一端接地和兩端接地的屏蔽層對電場的屏蔽效果是一樣的。如果屏蔽層接地良好，則電場終止于屏蔽體直接耦合到地。屏蔽電纜的金屬屏蔽層具有靜電屏蔽作用，使一次線高壓電源的強電力線終止于金屬屏蔽，內部的電場強度為零，從而使處于屏蔽層內的芯線免受外部強電場的干擾影響。

從靜電屏蔽的角度出發，為了使屏蔽層表面是一個固定的等電位面，應將屏蔽層一端接地。
