屏蔽線的作用

屏蔽電纜是使用金屬網狀編織層把信號線包裹起來的傳輸線，編織層一般是紅銅或者鍍錫銅。屏蔽線是為減少外電磁場對電源或通信線路的影響，而專門采用的一種帶金屬編織物外殼的導線。這種屏蔽線也有防止線路向外輻射電磁能的作用。屏蔽層需要接地，外來的干擾信號可被該層導入大地。屏蔽電纜的屏蔽層主要由銅、鋁等非磁性材料制成，并且厚度很薄，遠小于使用頻率上金屬材料的集膚深度（所謂趨膚效應是指電流在導體截面的分布隨頻率的升高而趨于導體表面分布，頻率越高，趨膚深度越小，即頻率越高，電磁波的穿透能力越弱），屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的，而是由于屏蔽層的接地產生的，接地的形式不同將直接影響屏蔽效果。

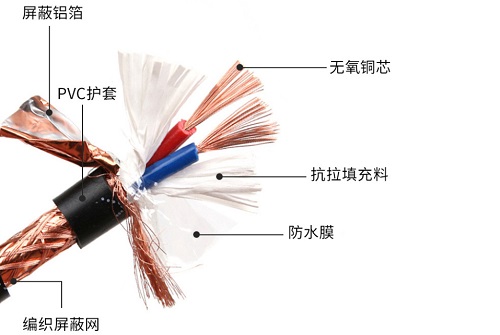

屏蔽線的結構

包裹的導體叫屏蔽層，一般為導電布，編織銅網或銅（鋁）鉑。

結構1：絕緣層+屏蔽層+導線；

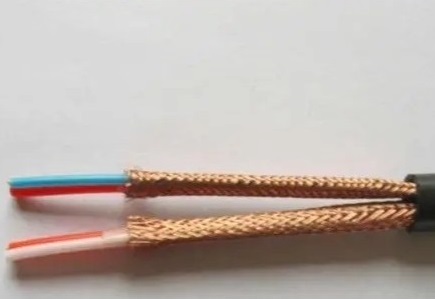

結構2：絕緣層+屏蔽層+信號導線+屏蔽層接地導線。

屏蔽分為主動屏蔽和被動屏蔽，主動屏蔽目的是為了防止噪聲源向外輻射，是對噪聲源的屏蔽；被動屏蔽目的是為了防止敏感設備遭到噪聲源的干擾，是對敏感設備的屏蔽。

屏蔽線接法

屏蔽線的屏蔽層不允許多點接地，因?yàn)椴煌慕拥攸c(diǎn)總是不一樣的，各點存在電位差。如多點接地，在屏蔽層形成電流，不但起不到屏蔽作用，反而引進干擾，尤其在變頻器用的多的場合里，干擾中含有各種高次諧波分量，造成影響更大，應特別注意。

屏蔽電纜的屏蔽原理不同于雙絞的平衡抵消原理，屏蔽電纜是在四對雙絞線的外面加多一層或兩層鋁箔，利用金屬對電磁波的反射、吸收和趨膚效應原理，有效的防止外部電磁干擾進入電纜，同時也阻止內部信號輻射出去，干擾其它設備的工作。

實驗表明，頻率超過5MHz的電磁波只能透過38μm厚的鋁箔。如果讓屏蔽層的厚度超過38μm，就使能夠透過屏蔽層進入電纜內部的電磁干擾的頻率主要在5MHz以下。而對于5MHz以下的低頻干擾可應用雙絞線的平衡原理有效的抵消。屏蔽線的一端接地，另一端懸空

當信號線傳輸距離比較遠的時候，由于兩端的接地電阻不同或PEN線有電流，可能會導致兩個接地點電位不同，此時如果兩端接地，屏蔽層就有電流行成，反而對信號形成干擾，因此這種情況下一般采取一點接地，另一端懸空的辦法，能避免此種干擾形成。

兩端接地屏蔽效果更好，但信號失真會增大。

請注意：兩層屏蔽應是相互絕緣隔離型屏蔽！如沒有彼此絕緣仍應視為單層屏蔽！外層屏蔽兩端接地是由于引入的電位差而感應出電流，因此產生降低源磁場強度的磁通，從而基本上抵消掉沒有外屏蔽層時所感應的電壓；而最內層屏蔽一端接地，由于沒有電位差，僅用于一般防靜電感應。
