電纜使用環境的電磁噪聲十分復雜，電磁噪聲的輻射或傳導可能會嚴重干擾機電設備的正常工作。這個時候電纜就需要帶屏蔽層來防止電氣線路上的電磁噪聲干擾，保護自身的信號不受干擾。

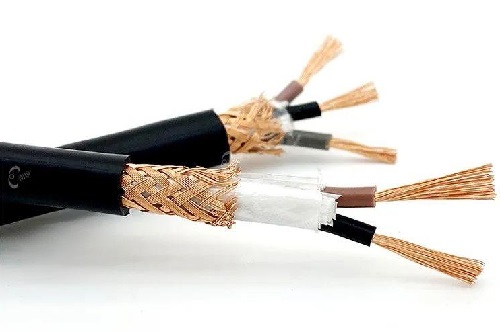

屏蔽電纜屏蔽層有金屬箔和編織網，有單屏蔽和多屏蔽方式。

金屬箔：普通的電磁干擾環境中，單獨使用金屬箔應該就能夠提供足夠的噪聲保護。

編織網：在比較惡劣的噪聲環境中，就必須使用組合了編織網和金屬箔的屏蔽電纜。

單屏蔽是指單一的屏蔽網或屏蔽膜，其中可包裹一條或多條導線。

多屏蔽是指多個屏蔽網或屏蔽膜共處于一條電纜中。有的用于隔絕導線之間的電磁干擾，有的是為了加強屏蔽效果而采用的雙層屏蔽。

屏蔽電纜屏蔽層的作用和原理：

1、屏蔽電磁干擾：電力電纜通過的電流比較大，電流周圍會產生磁場，為了不影響別的元件正常工作，屏蔽層內部可以包裹信號或動力導線，通過兩種方式起到防止電磁噪聲干擾的作用。

2、接地保護作用：防止電纜芯線發生破損電流泄露出來，加了屏蔽層的電纜可以讓泄露的電流流入接地網，把干擾電流有效地導入大地，起到安全保護的作用。

3、抵御外來電磁干擾的能力以及系統本身向外輻射電磁干擾的能力，有效地濾除不必要的電磁波

屏蔽電纜的使用注意事項：

1、選擇合適的屏蔽層類型來滿足應用需求

金屬箔和編織網是屏蔽電纜屏蔽層的兩種類型。

金屬箔：普通的電磁干擾環境中，單獨使用金屬箔應該就能夠提供足夠的噪聲保護；

編織網：在比較惡劣的噪聲環境中，就必須使用組合了編織網和金屬箔的屏蔽電纜。

2、根據工況選擇屏蔽電纜

在頻繁往返彎曲的使用環境中，選擇使用螺旋纏繞的屏蔽層；柔性電纜盡量避免僅使用金屬箔屏蔽，因為電纜的連續彎曲有可能會撕裂箔層。

3、確保電纜的底線芯可以良好的接地，把干擾電流有效地導入大地。

盡可能使用大地，并檢查接地點與設備之間的連接。

4、設備和連接器可以360°全方位的屏蔽連接，必須確認電纜屏蔽層之間可以結合。

5、屏蔽電纜的最小彎曲半徑為電纜直徑6倍，電纜不得在日光下長期暴露。
