目前TPU/TPE無鹵阻燃電纜材料應(yīng)用越來越廣泛，目前應(yīng)用比較多的如手機(jī)數(shù)據(jù)線、耳機(jī)線、工業(yè)用電纜、車用線纜、軍用線纜等。產(chǎn)品的標(biāo)準(zhǔn)越來越高，市場也越來越大，無鹵阻燃環(huán)保已是大勢所趨，現(xiàn)列舉幾個(gè)在實(shí)際工作中碰到的問題和解決方案。

線材表面不光滑：TPE線材加工經(jīng)常會(huì)發(fā)生，一般是由于溫度沒調(diào)節(jié)好和阻燃劑混合不均勻造成的，也有可能是選模不正確引起，當(dāng)然跟材料配方也有很大的關(guān)系。有經(jīng)驗(yàn)的加工廠商會(huì)排除設(shè)備的問題，經(jīng)過反復(fù)調(diào)試也能找到合適的溫度，但選用合適的材料，和具體配方就要工程師們慎重了，建議跟原材料供應(yīng)商多溝通交流，知道材料的物性和加工注意事項(xiàng)，選對的材料，會(huì)事半功倍!TPU線材相對TPE線材表面加工會(huì)更好。

線材表面析出：目前為止沒有哪家的材料能保證完全不析出，具體析出表現(xiàn)為：表面發(fā)白、冒油或成霧狀。以現(xiàn)在的技術(shù)來說，這個(gè)問題還沒有解決。建議客戶在選擇的時(shí)候最好選擇表面輕微發(fā)白的材料，這種析出不會(huì)影響它的物理性能和電力性能。表面冒油的材料不要用，在使用中容易產(chǎn)生脫落，掉皮。另外析出也有輕重之分，好的材料它的析出是輕微的，而且在短期內(nèi)是不容易發(fā)生的，就算發(fā)生用手輕輕一擦就好了。

表面刮白和掉皮掉膠：刮白是由材料里面加有PP和PE的成份引起的，可以改進(jìn)。也有一部分的廠家做到了產(chǎn)品不會(huì)括白，但TPE比TPU難度大。如果掉皮掉膠那水平就是很一般了，這里要說的還是，配方!工藝!

加工難度：彈性體表現(xiàn)在加工速度比較慢，比PVC要慢50%左右。溫度不好調(diào)節(jié)，調(diào)機(jī)時(shí)都要浪費(fèi)很多料，加上做料前還要洗機(jī)，浪費(fèi)可謂不小。這些都是不可避免的。在生產(chǎn)中有時(shí)還會(huì)出現(xiàn)前段生產(chǎn)一切正常，后程加工就有問題的事情發(fā)生。在這需要說明一點(diǎn)，副牌料有風(fēng)險(xiǎn)，使用需謹(jǐn)慎。

阻燃TPE/TPU是一種很獨(dú)特的材料，目前TPE/TPU阻燃劑確實(shí)還有難題沒有攻克，但當(dāng)下的工藝水準(zhǔn)，還是需要大家在選材、配方、工藝方面多做工作，要生產(chǎn)出市場上你最優(yōu)質(zhì)的產(chǎn)品，可以說每一環(huán)都至關(guān)重要。

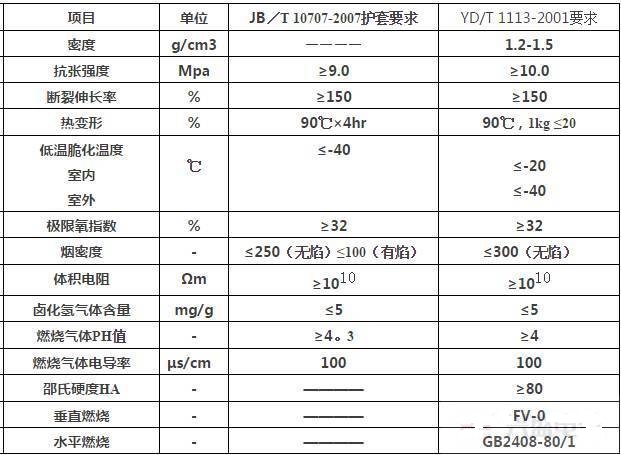

阻燃標(biāo)準(zhǔn)：暫無統(tǒng)一國標(biāo)，目前低煙無鹵電纜料標(biāo)準(zhǔn)是原機(jī)械工業(yè)部的《JB/T10707-2007熱塑性無鹵低煙阻燃電纜料》和原信息產(chǎn)業(yè)部的部頒標(biāo)準(zhǔn)《YD/T1113-2001光纜護(hù)套用低煙無鹵阻燃材料特性》。
